在現代電子設備的微型化和集成化過程中，印刷電路板（PCB）發揮著至關重要的作用。作為電子元器件之間的連接橋梁，PCB通過精密的布線和鉆孔技術實現信號傳輸與電源分配。然而，鉆孔不徹底，即底板未鉆透，是PCB制造過程中一個常見且需要特別注意的問題。本文將探討其原因，并提出有效的解決措施。

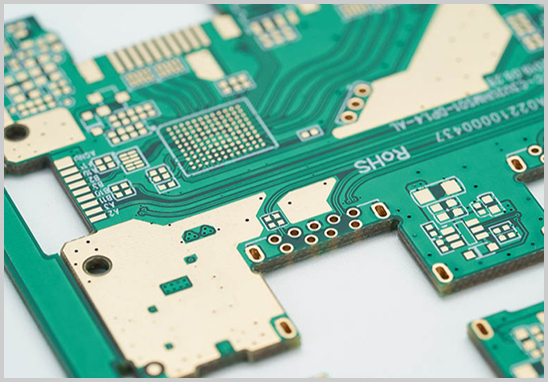

一、PCB鉆孔的重要性
PCB鉆孔是制造過程中的關鍵步驟之一，不僅用于貫穿整個板層形成電氣連接的過孔，還用于安裝元件的定位孔和機械固定孔。精準而徹底的鉆孔對于保證電路的電氣性能和整體結構的穩定性至關重要。
二、底板未鉆透的原因分析
1. 鉆頭磨損或損壞
- 磨損：鉆頭長時間使用后會磨損變鈍，影響鉆孔效果。
- 損壞：鉆頭可能因撞擊硬質異物（如夾雜在板材中的金屬碎片）而損壞，導致無法穿透底層。
2. 鉆孔參數設置不當
- 包括鉆速、進給速度和鉆壓等參數設置不合理，可能因力量不足或過快導致鉆孔不徹底。
3. 板材質量問題
- 多層板中不同層材料的厚度不均或密度不一，以及內部有氣泡、雜質等情況，都會增加鉆孔難度，影響鉆透性。
4. 定位精度問題
- 如果鉆孔前的定位不夠精確，可能會造成鉆頭偏離預定軌跡，尤其是在薄板或高密度板上更為明顯。
5. 冷卻潤滑不足
- 鉆孔時缺乏足夠的冷卻液或潤滑，會導致鉆頭過熱，不僅影響鉆孔質量，也可能造成鉆不透的現象。
三、解決措施
1. 定期檢查和更換鉆頭
- 建立嚴格的鉆頭管理機制，定期檢查鉆頭狀態并及時更換磨損嚴重的鉆頭，確保鉆孔效率和質量。
2. 優化鉆孔參數
- 根據板材材質、厚度及孔徑大小，合理調整鉆速、進給速度和鉆壓，必要時進行試驗以找到最優參數組合。
3. 提高原材料質量控制
- 選擇信譽良好的供應商，嚴格檢測進料板材的質量，避免使用有缺陷的材料。
4. 增強定位精度
- 采用先進的定位系統，如激光定位或視覺定位技術，確保鉆孔位置的精確無誤。
5. 加強冷卻與潤滑
- 確保鉆孔過程中冷卻液或潤滑劑的充足供應，有效控制鉆頭溫度，減少磨損，提高鉆孔成功率。
6. 實施質量監控與反饋機制
- 對鉆孔過程進行實時監控，對未鉆透的孔立即進行標記和重新處理，同時收集數據反饋至生產管理系統，不斷優化工藝流程。
通過這些綜合措施，可以顯著降低PCB鉆孔底板未鉆透的發生率，確保電路板的高品質和可靠性，為電子產品的高性能奠定堅實基礎。在高度競爭的電子制造行業中，對細節的精準把控是區分優劣的關鍵所在。
