什么是放電齒？

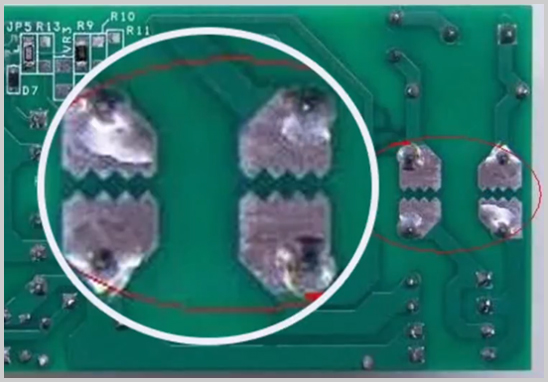

放電齒，也叫放電間隙或者火花間隙。放電齒是一對指向彼此相對的銳角的三角形，是由在PCB設計布線過程中使用銅箔層做出來的。這些三角形需設置在PCB板元器件的另一層放置，不能被綠油等蓋住。
PCB設計放電齒的作用
在浪涌測試或者ESD測試時，共模電感兩端將產生高壓，出現飛弧。若與周?chē)骷g距較近，可能使周?chē)骷p壞。因此可在其上并聯一個放電管抑制它電壓。如氣體放電管，并聯在共模電感兩端，它能夠從而起到滅弧的效果。
氣體放電管抑制效果很好，但是在成本相對較高，很多情況下我們會在PCB設計時，在共模電感兩端放置放電齒，使得共模電感可以通過放電齒尖端放電，可以減少甚至可避免通過其他路徑放電，能夠保護周?chē)秃蠹?jí)器件。
這種放電齒是通過空氣形式來放電，因此設計時候要注意與共模電感不同面，雖然能夠起到一定的效果，但是對于經常與浪涌電流電壓、ESD發生的場合中，若是使用這種放電齒就會容易產生積碳，時間久了就造成短路，就會違背當初設計的初衷。
